À quoi sert une butée numérique ?
Une butée numérique se déplace automatiquement à la cote programmée pour définir la position d’une pièce avant la coupe ou l’usinage. Elle facilite la répétition des longueurs et limite les réglages successifs au mètre ruban.
- Positionner la butée à une dimension saisie
- Retrouver les cotes d’une série de pièces
- Exploiter des listes de positions selon le modèle
- Faire avancer la pièce avec un système compatible en mode pousseur
Il faut distinguer le déplacement de la butée de l’avance de la pièce : avec SawGear, l’opérateur amène la pièce contre la butée ; les systèmes TigerStop proposent aussi le fonctionnement en poussée.
Nos butées numériques et pousseurs
Comparez les principes de fonctionnement et les possibilités de gestion des débits. Les caractéristiques complètes et les options figurent sur les fiches produits.
Butée et pousseur TigerStop HeavyDuty
Un système de positionnement utilisable en butée ou en poussée, à examiner pour les applications à forte charge et les grandes longueurs. Les possibilités de transfert de listes et d’optimisation dépendent des options.
Butée numérique SawGear
La butée se positionne automatiquement à la cote saisie ; l’opérateur amène ensuite la pièce contre celle-ci. Elle mémorise jusqu’à dix listes de dix positions pour préparer les dimensions à répéter.
Butée numérique SawGear Touch
Un positionnement automatique en mode butée, avec commande tactile, import de listes CSV par clé USB et logiciel d’optimisation. Une solution pour préparer les débits en conservant la mise en position manuelle de la pièce.
Butée et pousseur TigerStop
Un système utilisable en mode butée ou en mode pousseur pour faire avancer la pièce à la cote programmée. Les fonctions de transfert, d’optimisation et d’intégration sont à définir selon la configuration.

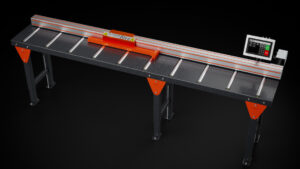

Butée et pousseur TigerStop Pro
Une solution TigerStop avec interface tactile et fonctionnement en butée ou en poussée. Les options de transfert de listes, d’étiquetage et de communication permettent d’adapter l’équipement à l’organisation de votre production.
Comment choisir votre butée numérique ?
Mode de fonctionnement
Choisissez entre la mise en position manuelle contre une butée motorisée et l’avance de la pièce en mode pousseur. Les deux fonctions ne sont pas disponibles sur tous les modèles.
Pièces à déplacer
Précisez le matériau, la section, la longueur et le poids des pièces. Le support et les frottements sur les tables comptent aussi pour dimensionner une application en poussée.
Gestion des débits
Définissez vos besoins : saisie de cotes, mémorisation de positions, import de listes ou optimisation. Vérifiez les fonctions fournies et celles nécessitant une option.
Intégration au poste
Indiquez la machine à équiper, la course nécessaire et les tables disponibles. Précisez si vous recherchez un positionnement seul ou une liaison avec le cycle de travail.
Le mode pousseur ne signifie pas à lui seul que tout le cycle de coupe est automatique. L’intégration doit être étudiée selon votre machine et votre application.
Des solutions pour la coupe et le positionnement en atelier
Débit et coupe à longueur
Perçages à positions répétées
Positionnement avant poinçonnage
Travail des pièces linéaires
La compatibilité avec la machine et le matériau doit être vérifiée pour la solution retenue.
Pourquoi choisir SELECTRA ?
- Conseil sur le choix entre butée automatique et pousseur
- Étude de vos pièces et de vos besoins de gestion des débits
- Tables et accessoires selon l’installation retenue
Quelle butée numérique pour votre atelier ?
Transmettez-nous votre machine, les dimensions et le poids des pièces, ainsi que le mode de fonctionnement recherché.
Questions fréquentes sur les butées numériques
Quelle différence entre une butée numérique et un pousseur ?
Une butée numérique se positionne automatiquement à la cote programmée ; l’opérateur peut ensuite amener la pièce contre celle-ci. Un pousseur fait avancer la pièce. SawGear et SawGear Touch fonctionnent en mode butée, tandis que les systèmes TigerStop présentés proposent également le mode poussée.
Peut-on importer des listes de débit ?
SawGear mémorise des listes saisies manuellement. SawGear Touch permet l’import de listes CSV par clé USB. Pour TigerStop, TigerStop Pro et HeavyDuty, les possibilités de transfert et d’optimisation dépendent de la configuration et des options retenues.
Peut-on équiper une machine ou une table existante ?
Une installation sur un poste existant peut être étudiée. Il faut vérifier la machine, la fixation, les tables, la course et le déplacement des pièces. SELECTRA propose également des tables et des accessoires ; leur choix dépend du modèle et de l’application.
Comment choisir la capacité de poussée ?
Le poids des pièces ne suffit pas à lui seul. Le matériau, la longueur, la section, les frottements et le support influencent l’effort nécessaire. Présentez les pièces et les conditions de travail pour dimensionner le système adapté.
Quelles informations transmettre pour obtenir un devis ?
Indiquez le type et le modèle de la machine, les matériaux, les longueurs, les sections et le poids des pièces. Précisez le volume de production, la course souhaitée, le fonctionnement en butée ou en poussée, ainsi que vos besoins de listes de débit et d’intégration.
