Machines de cintrage et de pliage industriel
Choisissez votre solution selon la section de vos pièces, la forme à obtenir et les opérations à réaliser dans votre atelier.
Choix selon la géométrie de vos pièces
Cintrage et pliage selon l’outillage
Configuration adaptée à votre production
Quelle machine pour cintrer ou plier vos pièces ?
Tube courbé, rond cintré ou fer plat plié : la pièce à réaliser détermine le procédé et l’outillage à retenir. Le matériau, la section et la géométrie finale doivent être examinés ensemble.
SELECTRA propose trois entrées : une cintreuse manuelle à affichage digital, une gamme de cintreuses sans mandrin et des presses hydrauliques horizontales.
- Choisir le procédé selon la forme de la pièce
- Vérifier la compatibilité du matériau et de la section
- Définir les angles et les rayons à obtenir
- Adapter les outillages et les réglages aux séries prévues

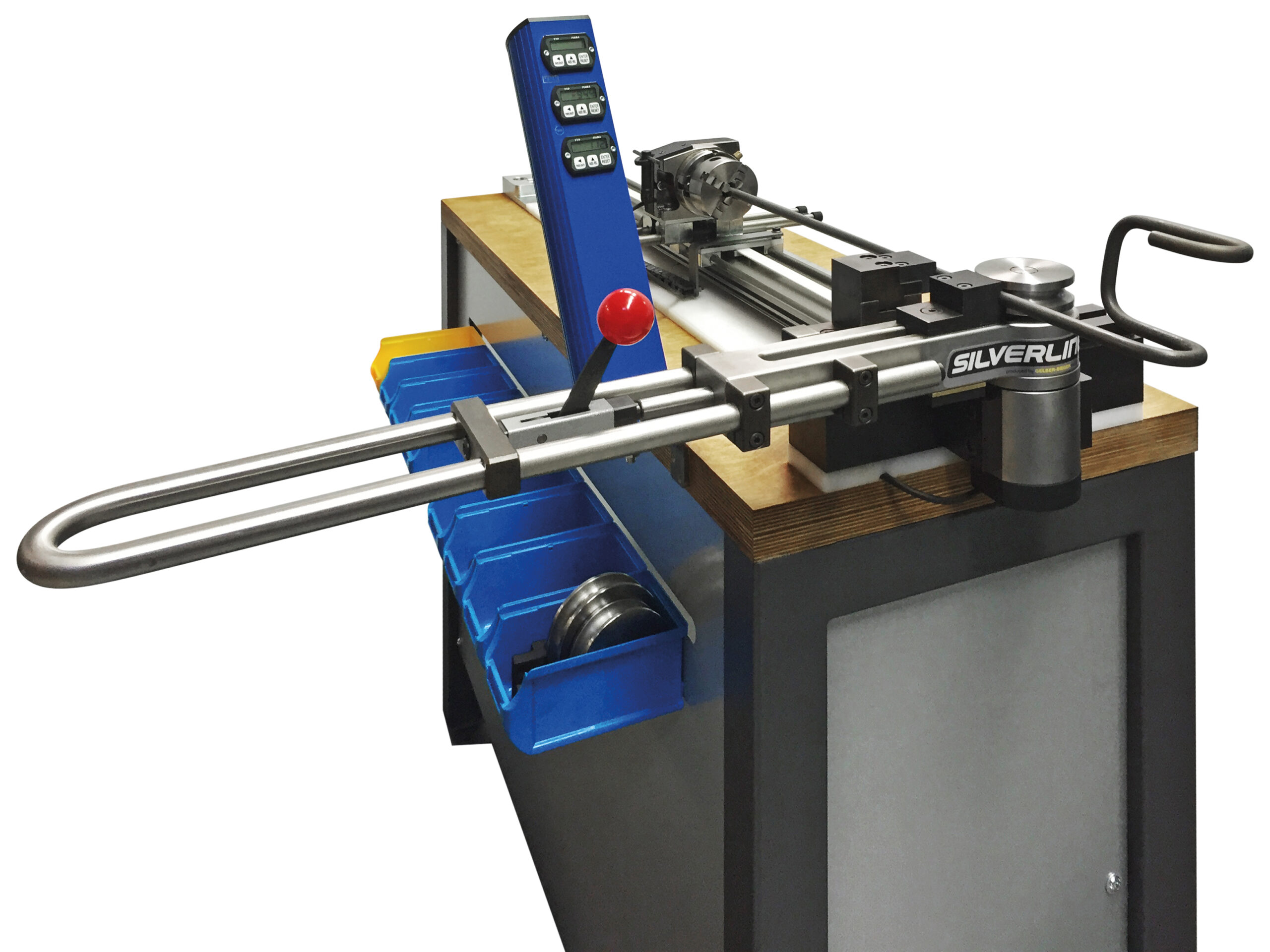

CINTREUSE MANUELLE
Un cintrage manuel réversible avec orientation du plan et lecture digitale, pour les petits tubes et les ronds compatibles avec les outillages proposés.

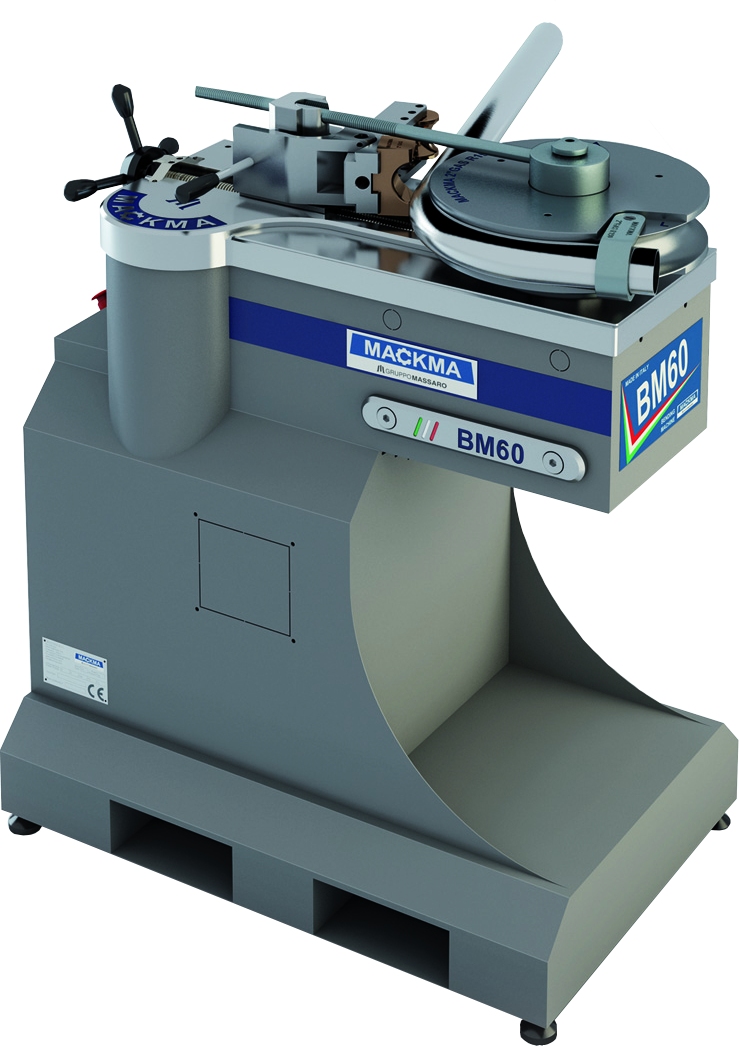

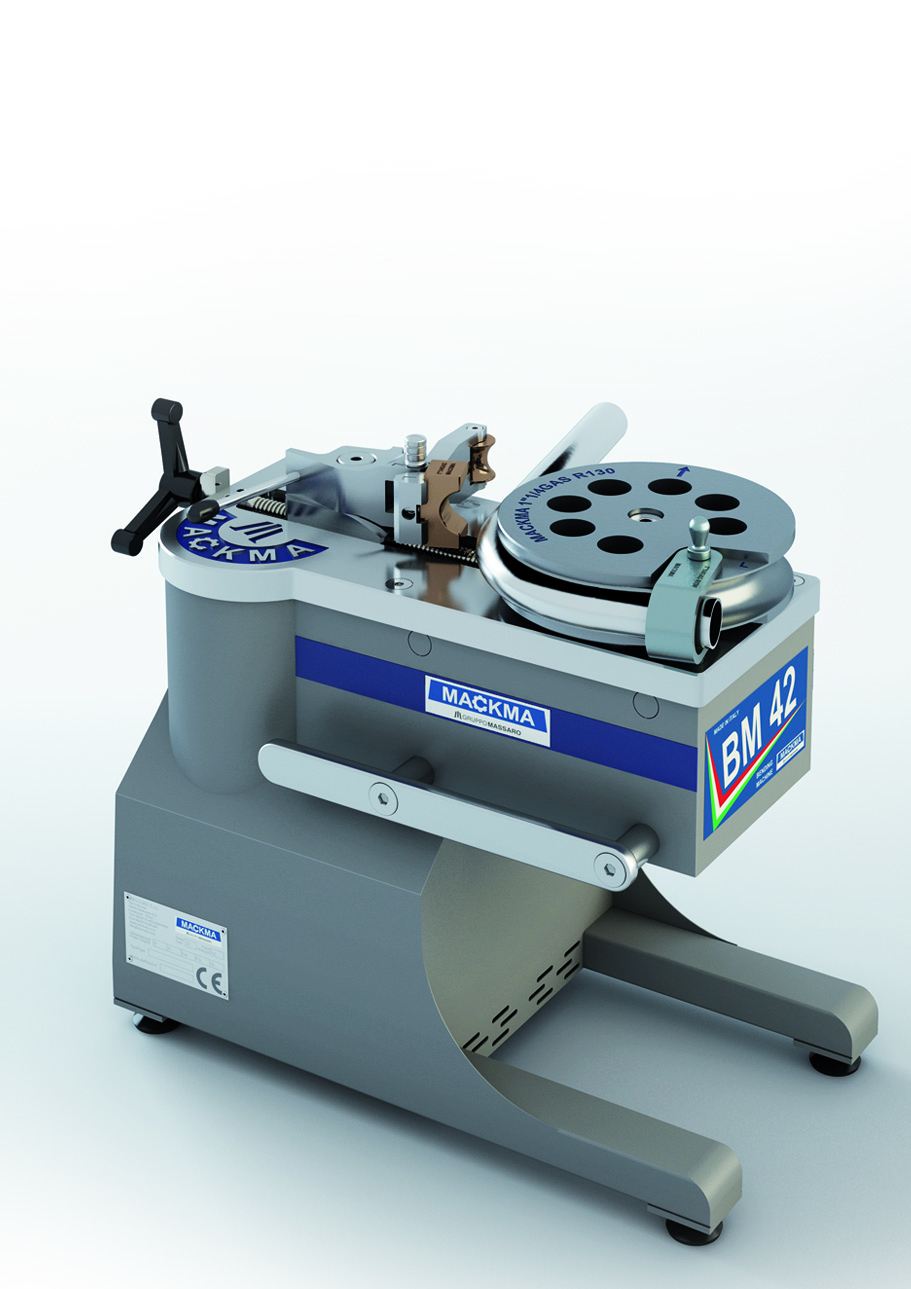

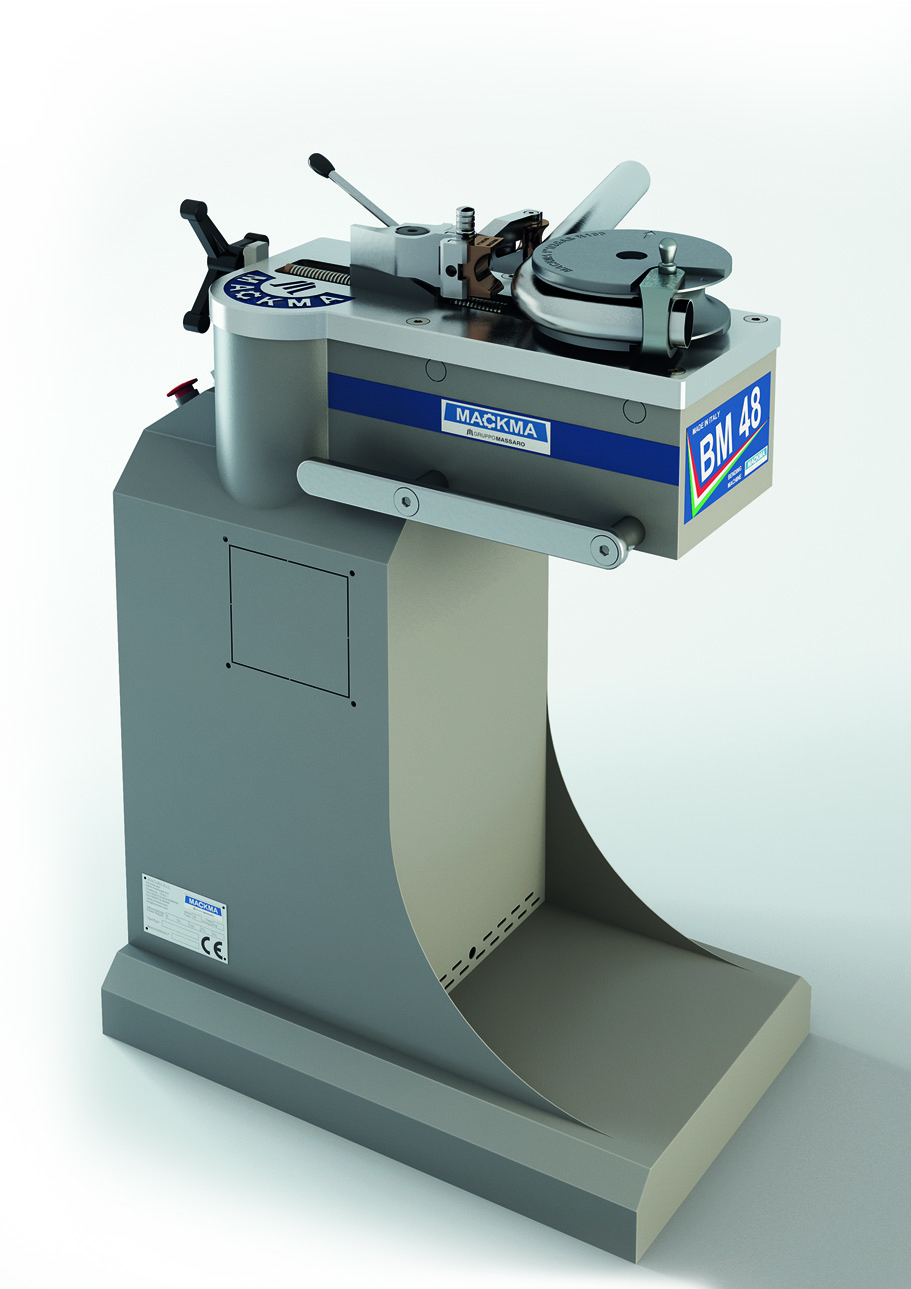

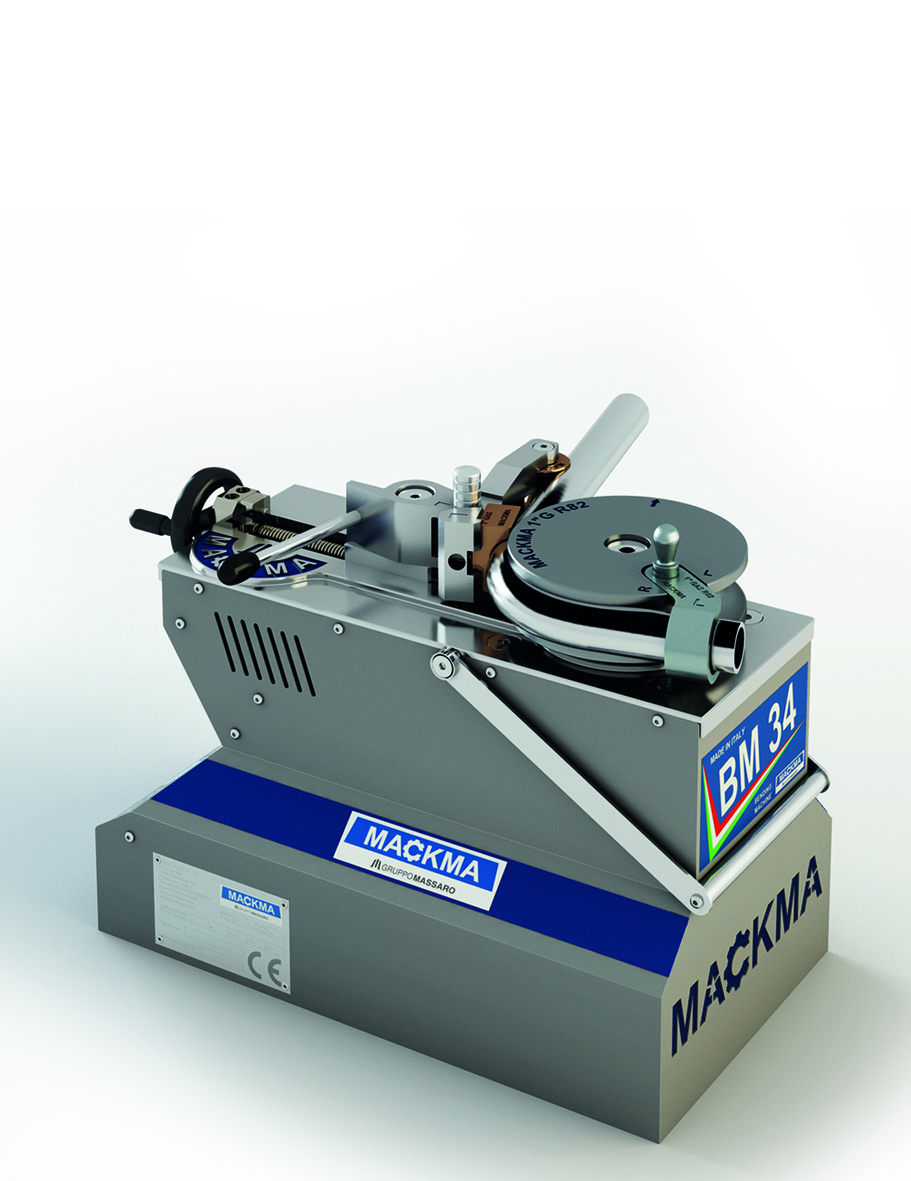

CINTREUSES SANS MANDRIN
La série BM MACKMA permet le cintrage de tubes à droite et à gauche. Le choix du modèle dépend du matériau, du diamètre, de l’épaisseur et du rayon recherché.

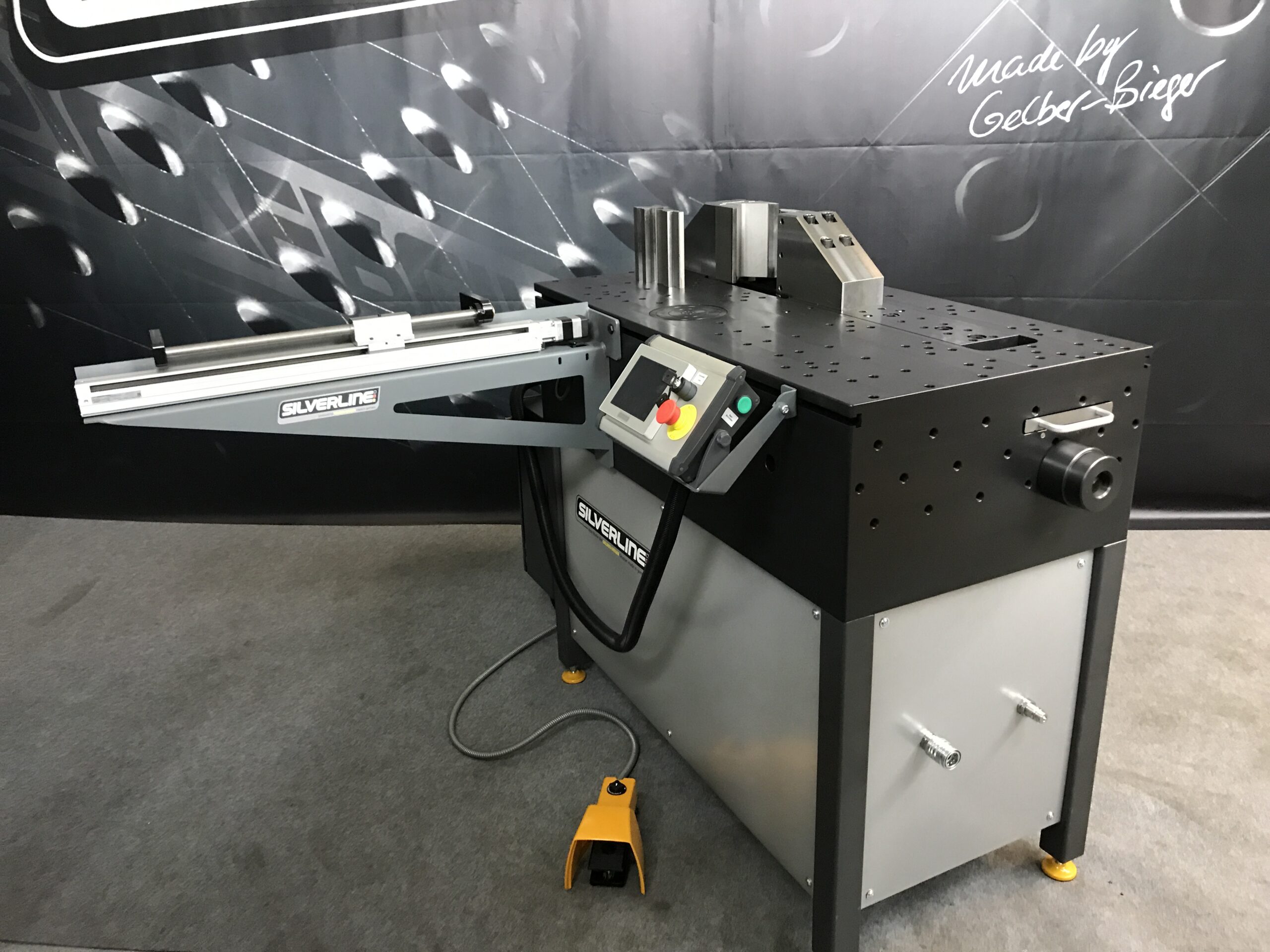

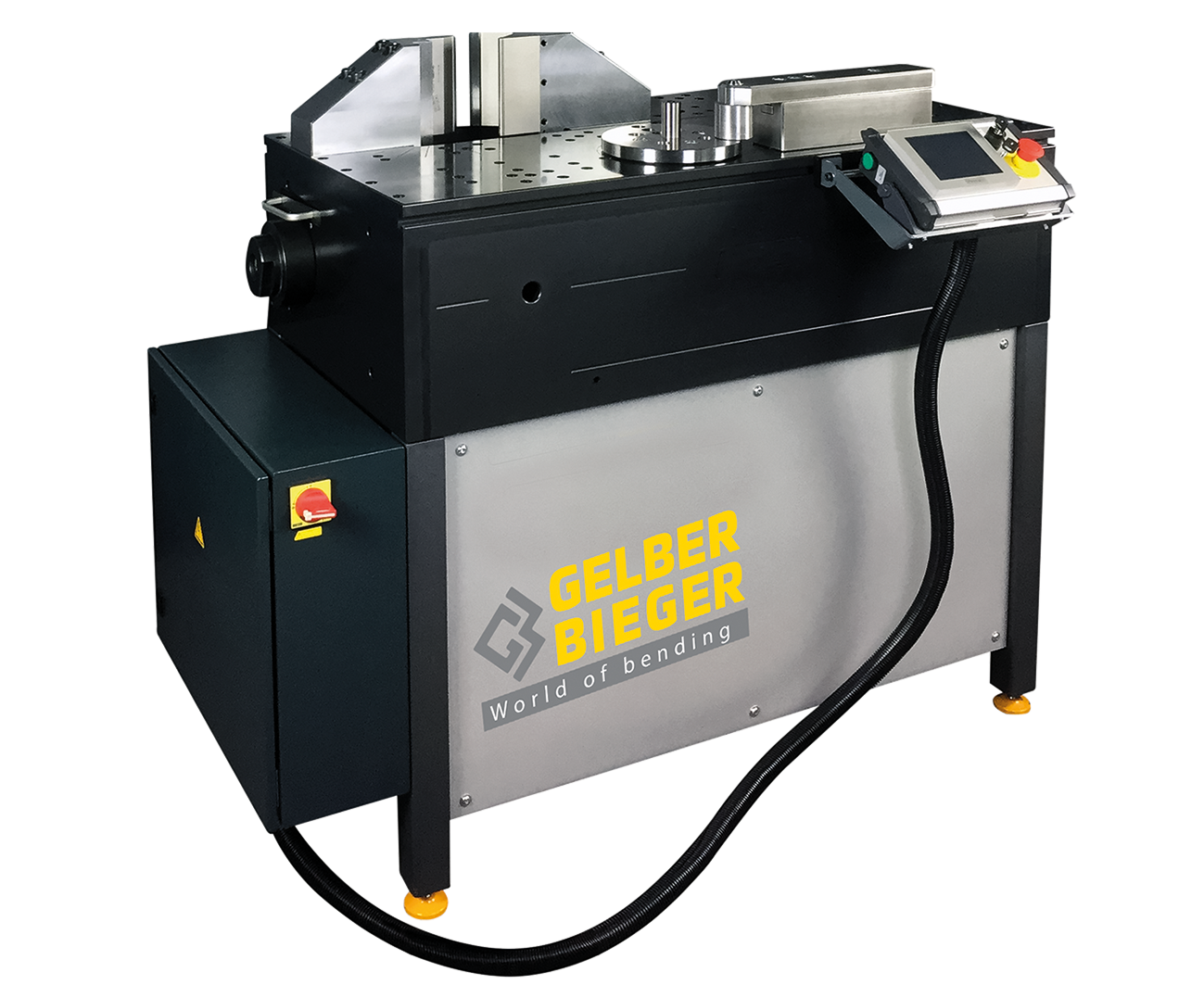

PRESSES HORIZONTALES
Des presses hydrauliques pour le pliage, le cintrage et d’autres opérations de formage selon les outillages. Les modes de commande et les équipements varient selon le modèle.
Cintreuse ou presse horizontale : quelle solution pour votre besoin ?
| Votre besoin | Principe à examiner | Entrée à consulter |
|---|---|---|
| Cintrer manuellement de petits tubes ou des ronds | Action manuelle, lecture digitale et orientation du plan de cintrage. | Cintreuse manuelle |
| Cintrer des tubes sans mandrin avec un fonctionnement droite/gauche | Machine et outillage à sélectionner selon le tube et le rayon souhaité. | Cintreuses sans mandrin |
| Plier ou former des pièces avec des outils de presse | Action hydraulique sur des outillages correspondant à l’opération. | Presses horizontales |
| Répéter des opérations avec des réglages mémorisés | Possibilités de programmation et de positionnement à vérifier selon le modèle et ses options. | Cintreuses sans mandrin ou presses horizontales |
Le diamètre seul ne suffit pas à déterminer une capacité de cintrage. Le matériau, l’épaisseur, le rayon et l’outillage doivent être pris en compte pour valider la faisabilité de la pièce.
Les opérations à définir
Angles et rayons
Enchaînement des cintrages
Pliage et formage
Réglages et outillages
Des applications en métallerie et chaudronnerie
Le choix de la solution part du matériau et de la pièce finie. Un dessin coté permet de vérifier le procédé, les outils nécessaires et l’espace de manipulation.
- Pièces tubulaires cintrées
- Ronds et fers plats selon l’équipement
- Prototypes et petites séries
- Pièces répétitives avec réglages adaptés
Les possibilités de chaque famille doivent être vérifiées pour le modèle et l’outillage retenus.
Comment choisir votre machine de cintrage ou de pliage ?
Les critères liés à votre pièce
- Matériau et nuance
- Forme, dimensions de la section et épaisseur
- Rayons et angles à obtenir
- Distances entre cintrages et changements de plan
- Tolérances et état final attendus
Les contraintes de production et d’atelier
- Quantités et fréquence des changements de série
- Réglages manuels ou besoins de mémorisation
- Outillages nécessaires aux différentes opérations
- Espace de déplacement de la pièce autour de la machine
- Installation et équipements complémentaires
Pourquoi choisir SELECTRA ?
Des solutions de cintrage et de pliage à étudier à partir de votre pièce et de votre organisation de production.
- Conseil sur le procédé et la famille de machines
- Étude du matériau, de la section et de la géométrie finale
- Choix des outillages et des équipements selon le besoin
Un projet de cintrage ou de pliage ?
Transmettez-nous un plan de votre pièce, le matériau et les quantités prévues pour étudier la solution adaptée.
Questions fréquentes sur le cintrage et le pliage industriel
Comment choisir entre une cintreuse et une presse horizontale ?
Le choix dépend de la forme de la pièce et de l’opération. Les cintreuses présentées répondent à des besoins de cintrage de tubes et, pour la solution manuelle, de ronds avec l’outillage compatible. Une presse horizontale réalise des opérations de pliage ou de formage selon ses outils. Un plan permet de déterminer les procédés applicables.
Toutes ces machines utilisent-elles le système MACKMA ?
Non. Le système MACKMA de cintrage droite/gauche concerne la série BM de cintreuses sans mandrin. La cintreuse manuelle possède son propre système réversible. Les presses horizontales ont un fonctionnement différent, lié au modèle et aux outillages.
Que signifie le cintrage sans mandrin ?
Il s’agit d’un cintrage sans mandrin de soutien placé à l’intérieur du tube dans la zone travaillée. Cela ne signifie pas que toutes les combinaisons de diamètre, d’épaisseur et de rayon sont réalisables. La faisabilité doit être vérifiée pour le tube, la machine et l’outillage.
Un affichage digital signifie-t-il que le cintrage est automatique ?
Non. La cintreuse manuelle reste actionnée par l’opérateur malgré sa lecture digitale. Il faut distinguer l’affichage des réglages, la programmation et les mouvements effectivement pris en charge par la machine.
Quelles informations transmettre pour obtenir un devis ?
Précisez le matériau et sa nuance, la section, l’épaisseur, les rayons, les angles et les dimensions de la pièce finie. Ajoutez les tolérances attendues, les quantités et les contraintes d’installation. Un dessin coté ou un exemple de pièce aide à définir l’équipement adapté.
