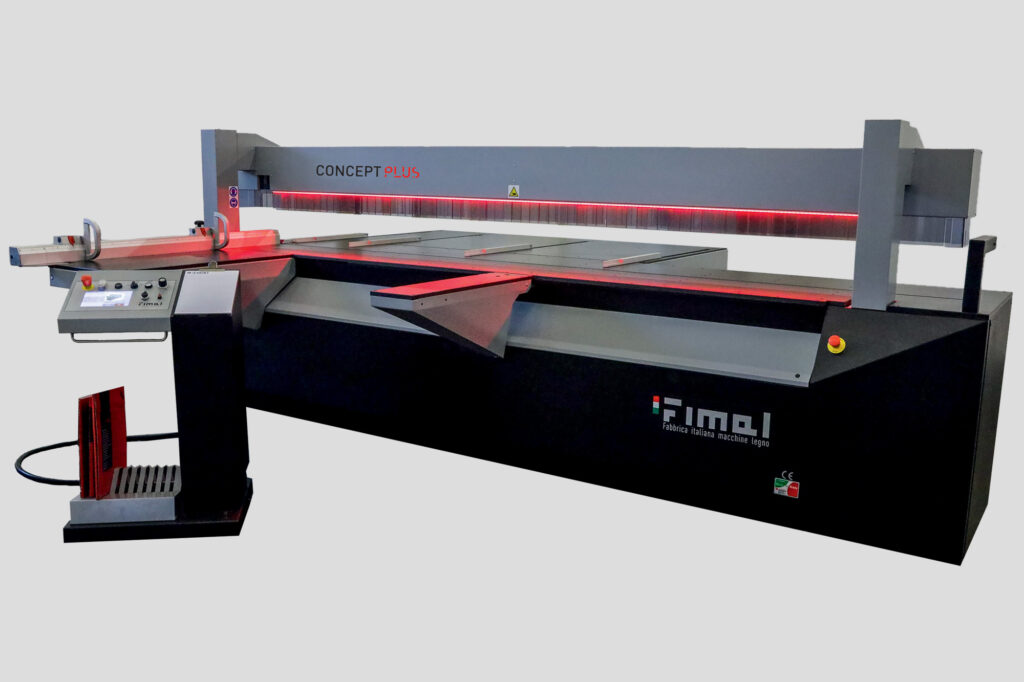

CONCEPT 350 : LE PREMIER, L’ORIGINAL, UNE MACHINE INNOVANTE POUR LA DÉCOUPE DU BOIS

En 2014, alors que la crise mondiale n’était pas entièrement derrière nous et que la confiance du marché restait faible, FIMAL a estimé que le moment était venu de proposer une machine innovante qui allait révolutionner le concept de la découpe de panneaux.

Le concept 350 est né

Les réactions du marché ont été immédiates et mondiales, à tel point que Concept 350 est actuellement distribué dans plus de 40 pays sur les 6 continents.

COMPACT

La structure porteuse est usinée sur une machine CNC en une seule passe afin de garantir une planéité et une perpendicularité parfaites sur toutes les dimensions. Le modèle Concept est disponible en 3 versions, avec différentes longueurs d’équerrage : 2 600 mm, 3 200 mm et 3 800mm.

PRODUCTIF

La Concept 350 est équipée d’un système de lecture de panneau qui détermine la largeur du panneau en positionnant automatiquement la lame près de son extrémité, ce qui permet un gain de temps et évite les opérations à vide. La profondeur de la rainure ou de l’incision se règle simplement en tournant la bague munie d’un compteur numérique décimal, sans avoir à ouvrir la porte de changement de lame.

SÛR ET PRÉCIS

Outre une sécurité accrue, le système de serrage sur toute la longueur assure un excellent maintien de la pièce, idéal même pour les panneaux non plans ou fins. Comme toute équerres traditionnelle, la Concept 350 peut incliner la lame jusqu’à 46°. L’inclinaison est commandée par un automate programmable avec affichage numérique décimal.

NOUVELLE STRUCTURE « 2.0 »

  • Plan fixe avant renforcé et guide d’équerre
  • Plaque frontale avec 2 supports de référence de précision avec verrouillage par goujons
  • Nouveau système de fixation carrée et réglage micrométrique
  • Fente d’évacuation de la poussière entre le guide d’équerrage et la surface phénolique
  • L’extension arrière du guide d’équerrage a été portée à 190mm.
  • Porte à charnières en tête de machine, pouvant être ouverte pour inspection et nettoyage

CHARIOT TÉLESCOPIQUE

Sur demande, le panneau de commande est disponible avec une colonne télescopique réglable en hauteur pour s’adapter à la position la plus confortable pour chaque opérateur.

Travailler avec Concept PLUS est de plus en plus pratique, polyvalent et adapté à l’humain.

LUMIÈRES À PRESSION LED

Sur demande, la presse peut être équipée de lumières LED tricolores qui assistent davantage l’opérateur dans toutes les phases du processus.

  • Lumière blanche : lorsque la machine est en mode « repos ». Utile pour positionner les pièces à usiner.
  • Voyant ROUGE : signale immédiatement et sans équivoque lorsque la machine passe en mode « urgence » et pendant la phase de « fermeture » ​​de la presse.
  • Voyant « BLEU » intermittent : une fois qu’un cycle de « coupe » a commencé et que la presse est complètement fermée, il indique que le chariot de la lame est en mouvement et effectue l’opération demandée.

SUR DEMANDE :

  • Chariot de commande télescopique
  • Lumières LED tricolores

Contactez-nous ici pour obtenir des informations complémentaires.

Caractéristiques techniques

  • Longueur de mise au carré: 2600/3200/3800 mm
  • Projection de la lame D.350 mm 90° (D.300): 100(75)
  • Projection de la lame D.350 mm 45°: 67(45)
  • Puissance moteur : 7.5 Kw.
  • Ø de lame : 300/350 mm.
  • Vitesse rotation lame principale : 4000 Tr/min.
