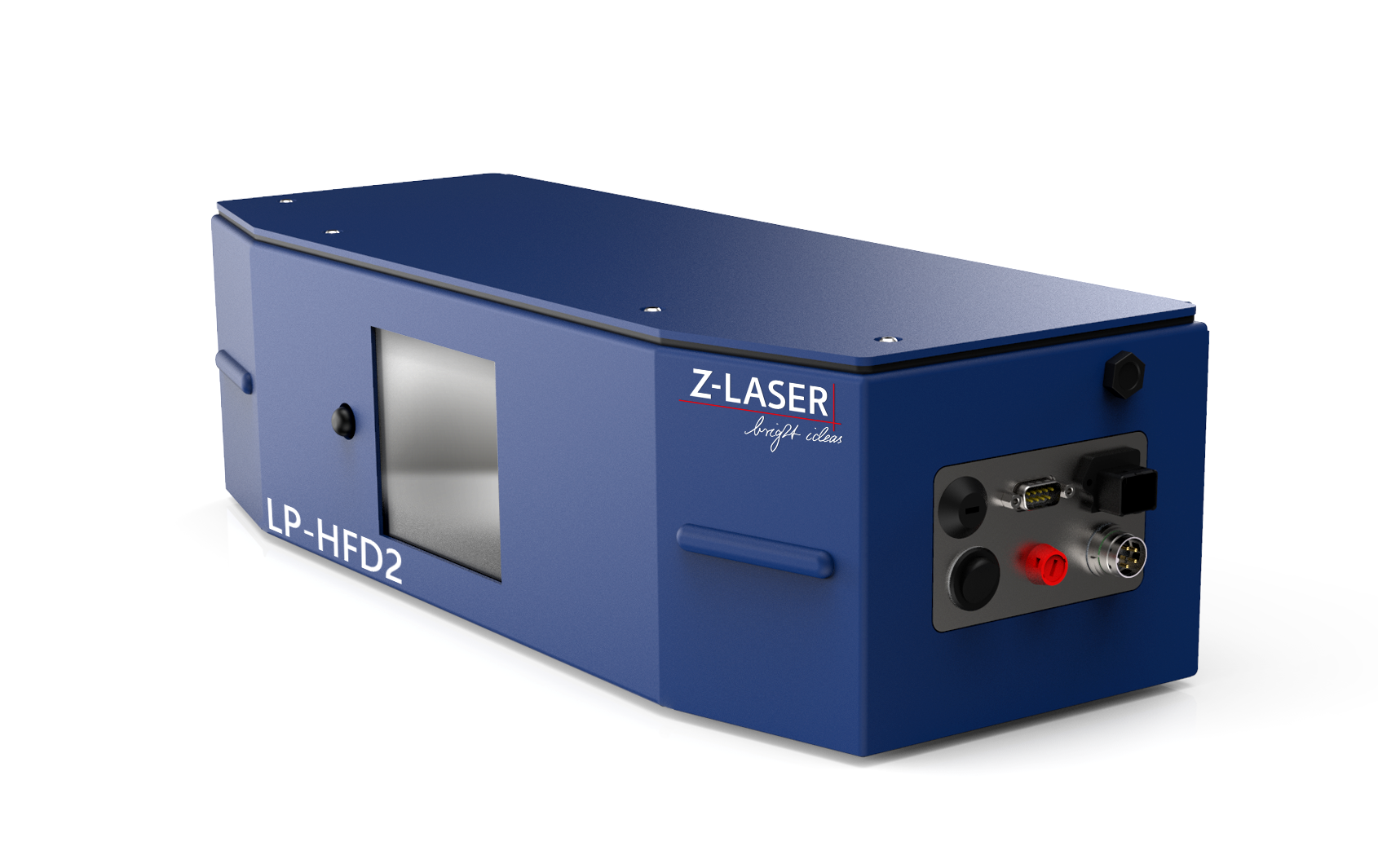

rojecteur laser industriel Z LASER 2D / 3D
Le projecteur laser industriel Z LASER 2D/3D permet de projeter des contours à l’échelle 1:1 directement sur tout type de surface. Il constitue une solution moderne et précise d’aide au positionnement pour les opérations manuelles en environnement industriel.
Ce système est capable de réaliser des projections laser en 2D sur surfaces planes, mais également en 3D sur des formes ou pièces complexes, offrant ainsi une grande flexibilité d’utilisation.
Un outil polyvalent pour l’industrie
Le projecteur laser Z-Laser est couramment utilisé dans trois principaux cas d’application :

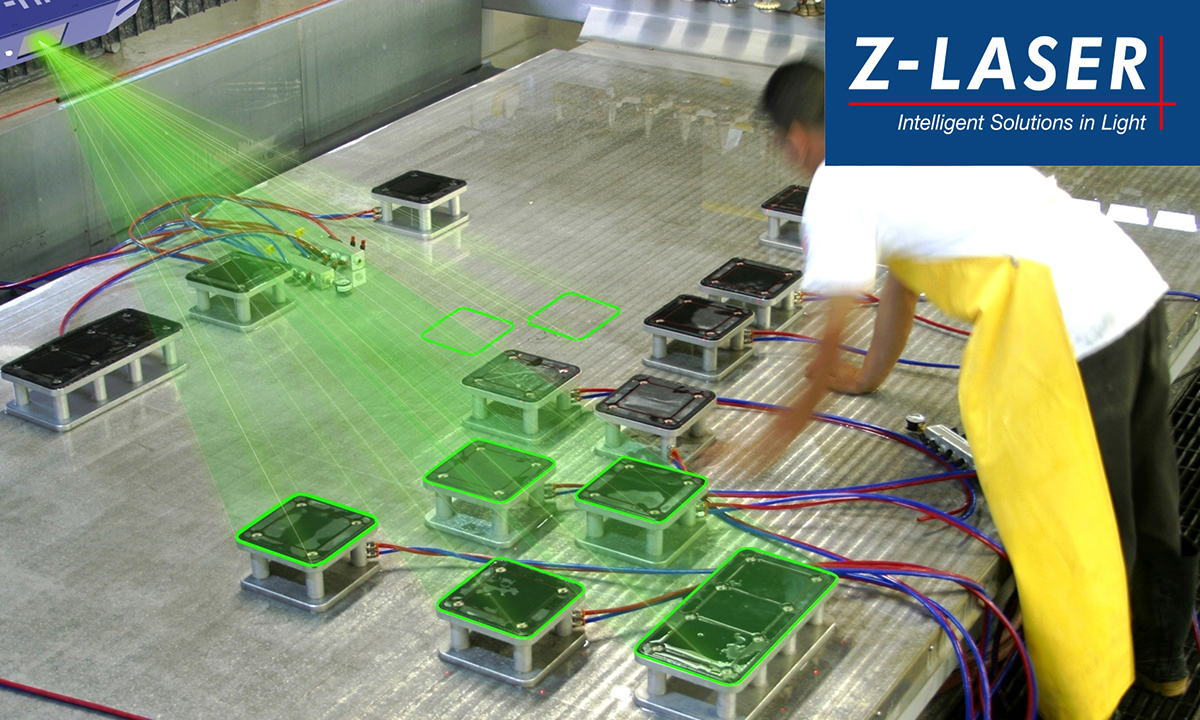

- Comme gabarit laser : il remplace les gabarits physiques encombrants et améliore la flexibilité des postes de travail
- Comme plan laser : il projette directement les informations sur la pièce, réduisant les erreurs de lecture de plans
- Comme contrôle laser : il facilite la vérification des pièces et limite les opérations de prise de cotes
Grâce à ces fonctionnalités, le projecteur laser industriel améliore la précision, réduit les erreurs et optimise les processus de production.
Pour toute information complémentaire, n’hésitez pas à nous contacter.
Caractéristiques techniques
- Alimentation : 95 – 240 V/C.A., 50-60 Hz
- Puissance diode : 7 mW
- Couleur : Vert
- Précision : 0,5 mm/m
- Dimensions : 400 x 300 x 155 (193 avec ventilateur)
- Transmission de données : Ethernet / série
- Projection : Toutes les figures
- Angle de projection : 80 x 80
Applications du laser 2D / 3D
Le laser 2D est largement utilisé dans de nombreux secteurs industriels pour les opérations de positionnement et d’alignement :
- Menuiserie et escaliers CNC : positionnement des bois avant usinage sur machines à commande numérique
- Charpente bois (lamellé-collé et fermette) : mise en place des éléments bois et des connecteurs
- Construction bois (ossature bois) : positionnement de la structure, des liteaux et du bardage
- Industrie du béton : repérage et positionnement des réservations dans les éléments préfabriqués
- Textile : optimisation des opérations de nesting
- Logistique : assistance aux opérations de pick and place
Le laser 3D est principalement utilisé dans des secteurs nécessitant une grande précision sur volumes complexes, notamment :
- Industrie des composites : pour les opérations de drapage
- Aéronautique : pour les opérations d’assemblage et de positionnement de pièces complexes
Grâce à sa polyvalence, le laser 2D / 3D constitue une solution efficace pour améliorer la précision, la productivité et la fiabilité des processus industriels.
