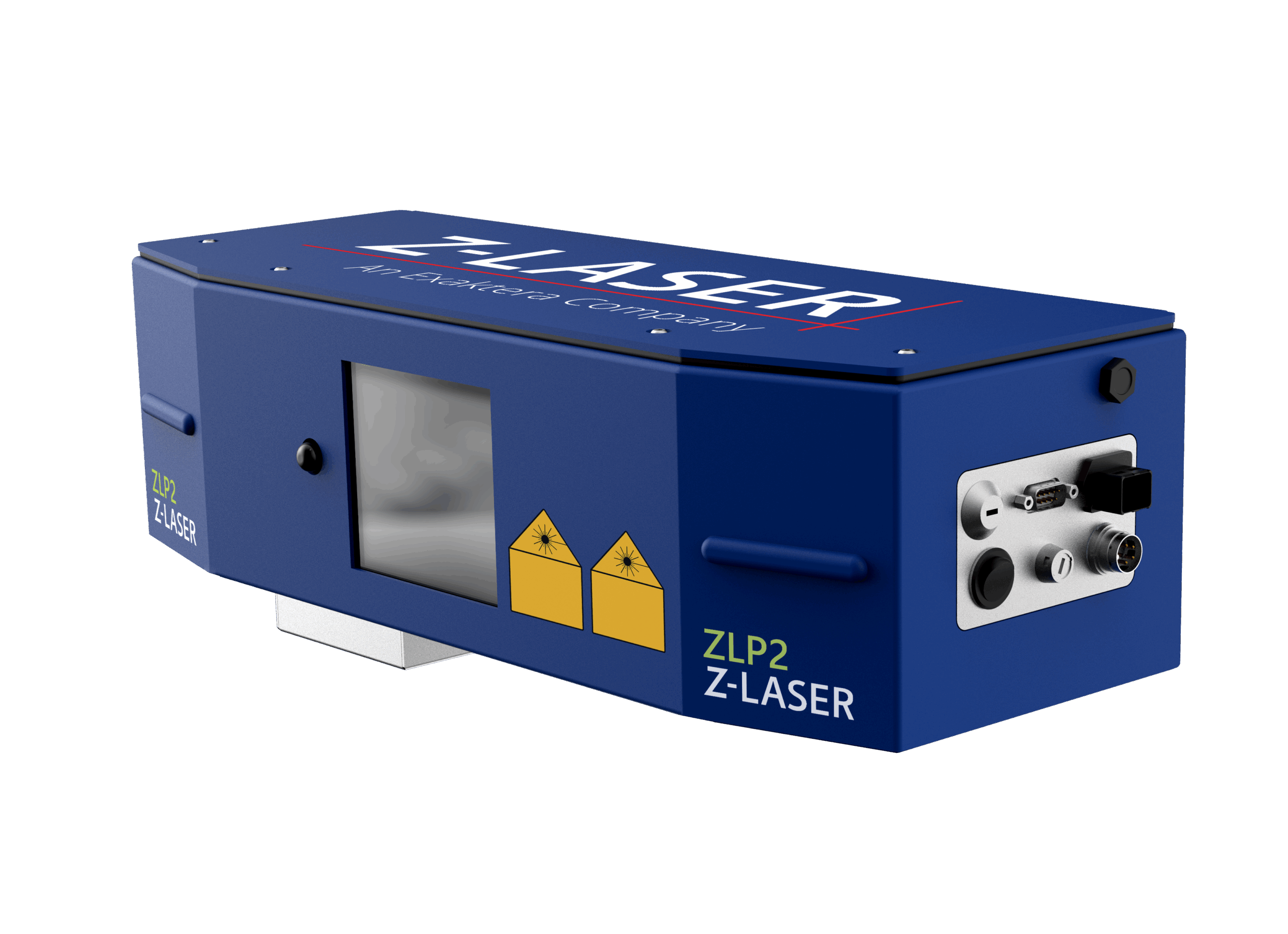

Projecteur Laser ZLP2 – Applications et Avantages

Le projecteur laser ZLP2 est une solution de projection de haute précision, conçues pour optimiser la productivité dans divers environnements industriels. Grâce à sa capacité à projeter des repères visuels et des informations sur des surfaces de travail, ce projecteur simplifie les tâches complexes tout en améliorant l’efficacité des processus de fabrication.

ZLP2 – Haute Précision et Large Zone de Projection

Le ZLP2 offre une précision accrue et une large zone de projection, ce qui en fait le choix parfait pour des applications industrielles nécessitant une projection 2D ou 3D à partir de fichiers CAO. Il est particulièrement adapté à des secteurs exigeants comme l’aéronautique, l’automobile, la fabrication de matériaux composites et la construction bois.

Exemples d’application :

    • Construction Bois: Amélioration des processus de fabrication dans le montage de mur ossature bois ou de fermette.
    • Commande numérique : Projection du contour de pièce complexe avant usinage pour le positionnement de cette dernière
    • Contrôle qualité : Vérification des dimensions ou de galbe des pièces via projection 2D/3D.
    • Logistique et Pick-and-Place : Facilitation des opérations de déplacement de pièces avec une projection claire et stable.
    • Construction en béton : Utilisé pour la projection d’emplacements de réservations et d’ouvertures.
    • Automobile : Positionnement de logo sur la carrosserie extérieure
    • Assemblage de composants mécaniques complexes : Possibilité de lier le projecteur au flux de production pour projeter les zones à traiter ( soudure à tel ou tel endroit / Encollage / etc..)
    • Matériaux composites : Aide au positionnement des matériaux lors des opérations de drapage pour garantir des propriétés techniques optimales.

Logiciels et Connectivité

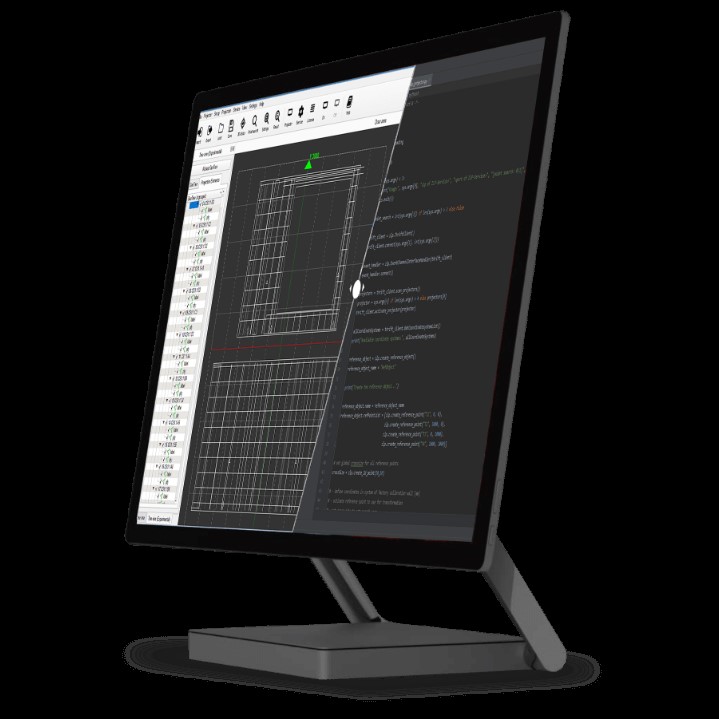

Le projecteur ZLP2 est compatible avec le logiciel ZLP-Suite, qui offre une interface intuitive et paramétrable. Ce logiciel permet de gérer des fichiers DXF, HPGL et HPGL3D, ou des interfaces ouvertes pour un développement personnalisé en C++, C#, ou Python. Ce projecteur peut également être pilotés directement par automate siemens.

Accessoires :

Le projecteur ZLP2 est accompagné d’une gamme d’accessoires pour faciliter leur installation et leur utilisation :

  • Télécommande sans fil et filaire
  • Kit de montage pour fixation sur différents supports.
  • Supports de précision pour une installation stable et précise.

Le projecteur ZLP2 représente une solution fiable et facile à intégrer, qui permet de réduire les erreurs humaines et d’optimiser les processus de production. Sa flexibilité et sa précision en font des outils idéaux pour une multitude d’applications industrielles.

Caractéristiques techniques:

  • Précision : 0.25 mm/m
  • Puissance : 5 mW à 24 mW
  • Projections : Rouge ou Vert
  • Angle d’ouverture : 80° x 80°
  • Classe laser : 2M pour 5 mW, 3R pour 14 mW et 24 mW
  • Tension d’alimentation : 24 VDC (+/-5%)
  • Puissance consommée : 50W (max. 100W)
  • Indice de protection (IP) : IP 65
  • Poids : 7.3 kg (sans l’alimentation)
  • Format graphique : DXF/HPGL/HPGL3D
  • Applications : Aéronautique, automobile, matériaux composites, logistique (pick and place), construction navale et ferroviaire, fabrication de meubles et escaliers, ossature bois, fabrication de pales d’éoliennes
  • Accessoires disponibles : Télécommande sans fil, télécommande filaire, kit de montage
  • Logiciel compatible : ZLP-Suite, compatible avec C++, C#, Python
Télécharger la documentation (pdf)

Le projecteur ZLP2 est conçu pour aider les ateliers et industries à travailler plus efficacement.
Que vous réalisiez des tâches simples ou que vous ayez besoin d’un support pour des processus plus techniques, ce projecteur permet de visualiser et positionner avec précision les éléments à travailler, de réduire les erreurs de mesure et accélérer les opérations sans nécessiter de compétences spécialisées.

ZLP2-HighPower en action
